Polytron Flat Slim 21 Gambar Blanking

Kali ini HJS mencoba membagi tentang kerusakan televisi

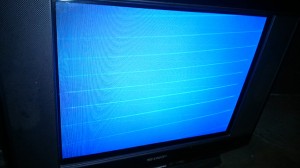

politron flat slim 21 inch gambar blanking tapi suaranya  masih ada gambar hanya terlihat garis garis putih miring Lihat seperti contoh televisi gambar blanking di bawah ini :

Cek dan ricek kondisi tegangan normal semua termasuk volume bisa di besarkan dan bisa di kecilkan dengan sempurna. juga pula program cenel pun bisa di pindah cenel dengan sempurna alhasil pencariannya memang cukup memakan waktu lama namun akhirnya berhasil juga,,

Berikut ini kronologinya :
Ternyata kerusakan televisi polytron ini ada pada R yang posisinya terletak pada skema kolektor. cek semua tahanan pada jalur kolektor menuju jalur ic tunggal
Yaitu arus umpan balik atau abl arah ke ic tunggal. televisi polytron flat slim ini menggunakan metode umpan balik dari kaki kolektor 2000 vol, bukan dari kaki pin fbt abl yang pada umumnya dari kaki flyback. gantilah resistor tadi dengan ukuran sekitar 470k sekaligus pergantian komponen jenis c keramik cek juga dioda zenernya

Mohon maaf kasus ini sudah cukup lama, jadi kami tidak sempat menulis secara terperinci tentang posisi identitas skema masing masing komponennya, ini hanya sebagai pengingat dan rujukan letak sekitaran alurnya saja. barangkali sahabat teknisi sedang mengalami kerusakan sama pada kasus ini. (kami rehab kembali posisi R725 ukuran 22k) jangan lupa cek Cnya juga

Demikian penjelasan sedikit tentang televisi politron flat slim 21 gambar blank semoga berguna bagi pembaca setia HJS. Trimaksih atas kunjungannya
