Gambar Bergerigi Cendrung Gelap TV Sharp Piccolo


Yaa,,,kali ini HJS akan berbagi ilmu tentang televisi Sharp Piccolo dengan kondisi kerusakan pada gambar. yakni gambar nampak bergerigi dan cendrung gelap. pada awalnya televisi saya nyalakan menggunakan antena standar sesuai dengan lokasi kami biasanya menggunakan antena standar hasil gambar sudah jernih.

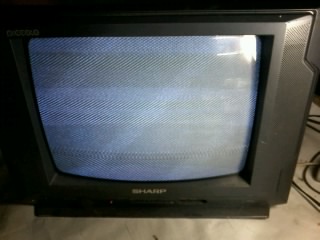

Tetapi lain lalnya dengan televisi Sharp Piccolo ini gambar hanya nampak garis - garis besar Vertical dan Horisontal yang tidak sincron dan orang - orang bilang banyak semutnya akan tetapi untuk suara masih ada. lihat gambar di bawah ini



Setelah itu kami mencoba menggunakan antena yang ada bosternya. kalau televisi normal biasanya jika menggunakan antena yang standar itu hasil gambar sudah jernih dan bila menggunakan antena yang ada bosternya hasil gambar makin jernih orang - orang bilang tidak ada semutnya .

Tetapi lain halnya dengan televisi Sharp Piccolo yang kondisi rusak ini Justru malah gambarnya bergerigi, cendrung gelap seperti agc sedang over trim.
Lihat gambar di bawah ini



Kemudian barulah mulai dengan membongkar televisi Sharp Piccolo Type 14E35A dan setelah televisi terbuka filing saya langsung tertuju pada bagian IF TUNER. mulailah mengan mencoba mengganti setiap elco mikro kecil di bagian IF ini satu persatu. langkah ini ternyata belum membuahkan hasil.

Selang lama kemudian langka kedua mencoba mengganti IF 389B8DDA dan ternyata dapat membuahkan hasil. Televisi Sharp Piccolo ini bisa menyala dengan gambar normal dan jernih. Yakni dengan mengganti IF 389B8DDA tadi pada posisi skema SF 201 lihat gambar posisi SF di bawah ini



Nah demikian tadi sahabat teknisi penjelasan tentang penanganan televisi sharp piccolo gambarnya bergerigi cendrung gelap. semoga bermanfaat bagi anda semua
