Cara Mengganti Baterai Mesin Timbangan Digital Led


Berikut ini HJS akan menshare tentang cara merubah mesin timbangan Digital Led elektronik dari tegangan baterai 4,5 volt. menjadi tegangan baterai 7,45volt. mengapa bisa demikian dan kenapa harus merubah ?
Begini Ceritanya  :
Kita ke kasus kerusakan dahulu pada mesin timbangan
digital led elektronik ini yaitu, dimana mesin timbangan digital elektronik ini mengeluarkan bunyi bip berkali - kali ketika di nyalakan dan muncul pesan lowbatt.
Awal mulanya ketemu kasus ini yakni menangani pertama dengan mencoba mengisi ulang baterai hingga beberapa jam. akan tetapi ternyata batrey tetap di katakan lowbatt oleh mesin timbangan digital led elektronik ini.

Langsung saja tindakan kedua yakni membongkar dan mengganti baterai. di lihat dari identitasnya baterai ini baterai kering ber – tegangan 4,5volt. dan mulailah pencarian pengganti baterai tersebut, akan tetapi dari hasil pencarian di wilayah kami tidak menemukan
baterai dengan ukuran tegangan 4,5volt. dengan demikian HJS punya inisiatif untuk merubah tegangan tersebut dengan menggunakan tegangan baterai kering dengan voltace 7,45volt lihat gambar posisi pemasangan 7805 di bawah ini

Berikut ini cara merubah tegangan tersebut :
Pertama cari dulu jalur arus tegangan masuk dari power suplay ke arah rangkaian mesin timbangan digital led tersebut yakni melalui saklar on/of. Setelah itu potong skema pada jalur masuk arus tadi dengan memasang Tr. Stabil 7805.

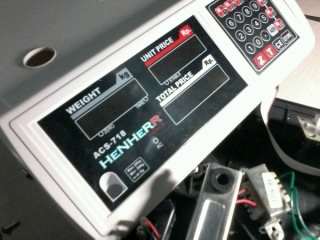

Perhatikan pemasangan 7805 ini dengan seksama jangan sampai salah penempatan karena akan berakibat Fatal karena mesin timbangan digital led HenHerr, Acs - 716 ini hanya ber - tegangan 4,5 Vol. Sedangankan baterai yang akan kita pergunakan sebagai pengganti ber - tegangan 7,45 volt.

 Perhatikan sekali lagi dari arus listrik masuk menggunakan travo 0,250 Amper 10 volt. kemudian masuk melalui rangkaian penyetabil dan keluar arus tegangan 7,5volt ke arah baterai 4,5volt. nah disinilah letak pemasangan stabil 7805 tadi yakni setelah baterai, dan bukan sebelum baterai. lihatlah gambar di atas. Lihat fisik baterai yang dimodif di bawah ini dari kecil di ganti besar
PERHATIAN  : Setelah selesai perbaikan sebaiknya anda cek Timbangan digital led 30 kg ini dengan benar. Jika terjadi tidak kecocokan berat barang yang di timbang sebaiknya suruh pemiliknya untuk mencocokkan ke lembaga perdagangan setempat dengan menguji ke akuratan timbangan tersebut.
Demikian tadi penjelasan secara detail, dari kami tentang cara merubah tegangan batray 4,5 volt menjadi baterai 7,45volt. Pada Power Suplay mesin timbangan digital led HenHerr Acs - 716 Semoga bermanfaat bagi anda. Trimakasih sudah berkunjung
