Sharp Alexander Bonito



Berikut ini adalah televisi sharp Alexander Bonito yang mengalami gejala kerusakan pada proteksi dengan kondisi televisi bisa start keluar gambar sesaat kemudian stanbay.

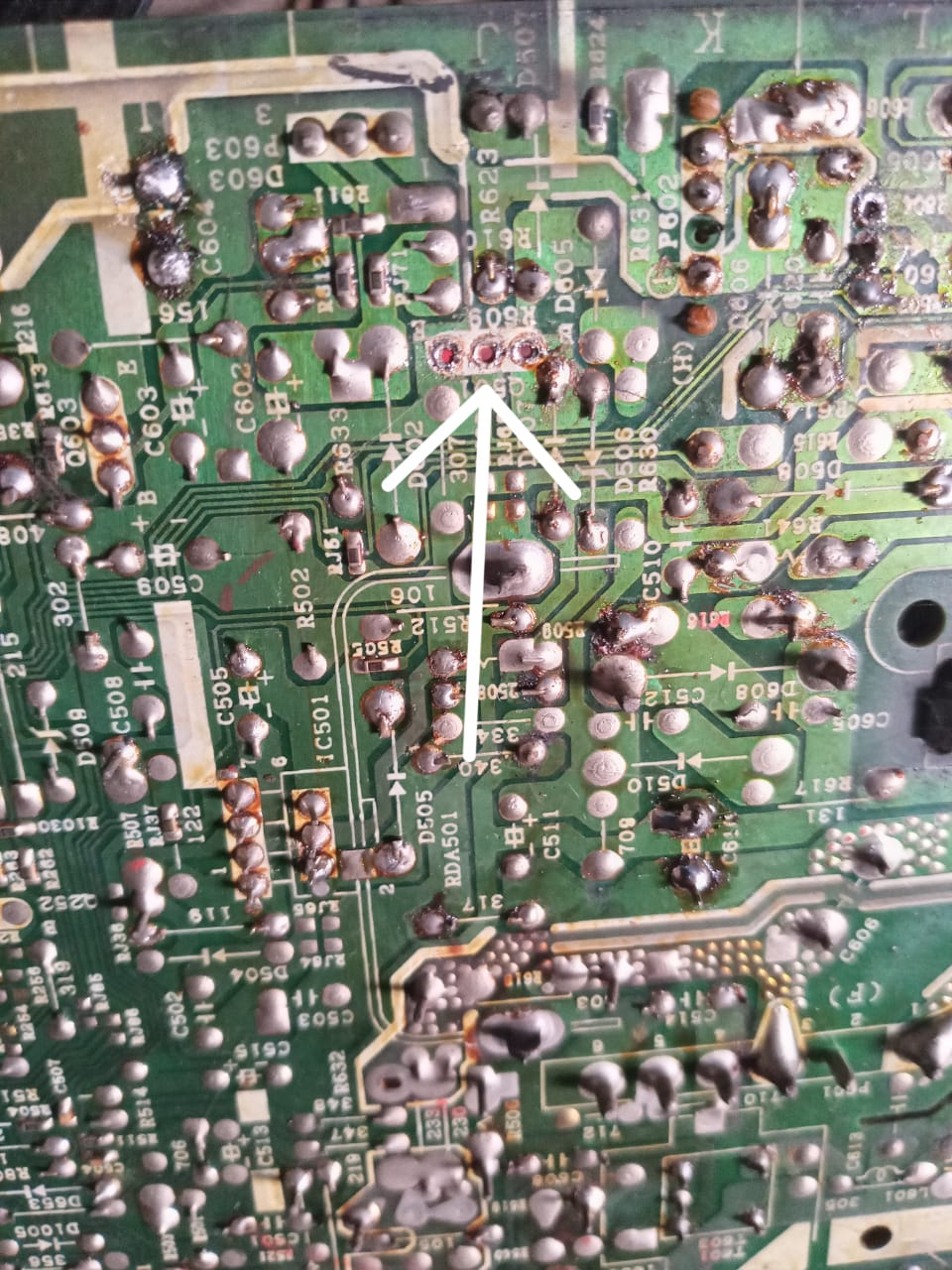

Kondisi ini disebabkan karena proteksi, untuk menangani gelaja seperti lakukan pencopotan tr pada posisi skema Q501 dengan seri c3198.

Sharp Alexander Bonito type 21GS353E mengalami hal demikian sama dengan televisi sharp type-type lain. Kode led kedip2 dan berhenti saat led berwarna merah.

Untuk sharp type seri lebih lama biasanya penyebabnya juga bisa pada bagian abl dengan gejala hampir sama, akan tetapi bedanya gambar belum sempat keluar dan langsung stanbay.

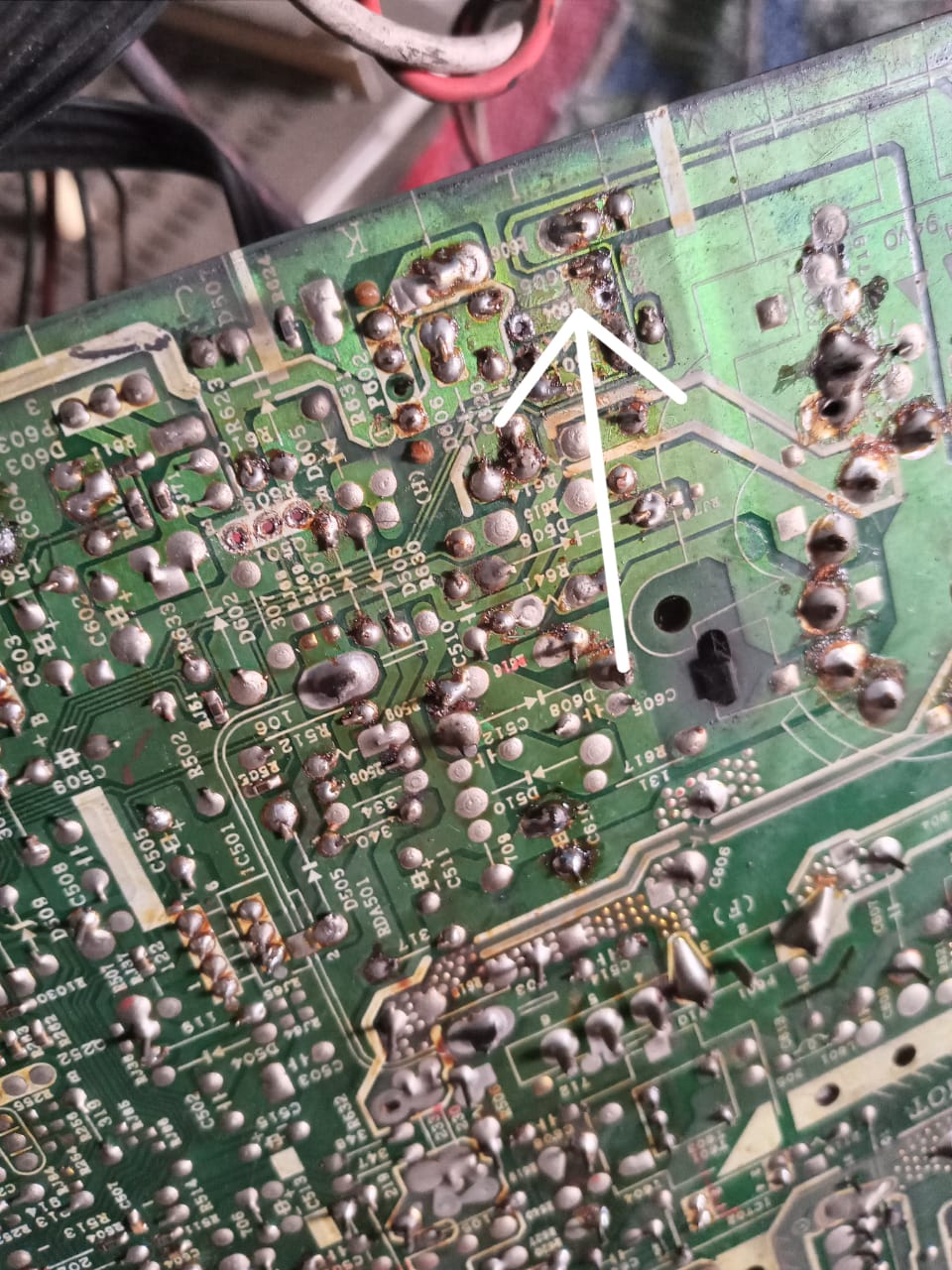

Lakukan pemeriksaan pada bagian abl pada posisi R604 dengan nilai 39k
